전시 목적의 스케일 조정 제품, 하네스 테스트 기기 기계 / 산업♦ 용　　도 : 전시회 부스 운영을 위한 전시 목업♦ 제조방식 : 3D프린팅(SLS), PA12♦ 중점사항 : 사진 이미지를 기반으로 목업 제작♦ 프로세스제작 배경하네스는 자동차, 항공기, 우주선 등의 각 부위에서 발생되는 전자 신호를 상호간에 전달하는 배선의 집합체입니다.하네스 시스템은 케이블과 하네스가 제대로 연결되어 있는지 혹은 전기적 신호가 의도한 대로 전달되는지 등의 확인이 필요하며,케이블과 하네스가 전기적으로 안전하고 효율적으로 기능하는지 검증하는 테스트가 필수적입니다.한 눈에 파악하기 어려운 하네스 테스트 시스템을 홍보하기에는 단순한 설명이나 이미지만으로는 한계가 있습니다.시스템의 작동 원리와 테스트 과정을 직관적으로 이해시키기 위해 축소 모형이 필수적으로 필요합니다.전시된 모형..

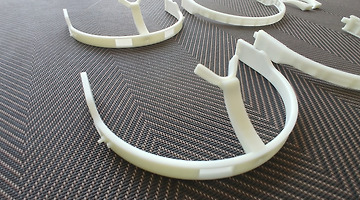

매끄러운 표면 퀄리티 제품, LED 마스크 가이드 의료 / 헬스케어♦ 용　　도 : 제품 디자인 검토를 위한 샘플♦ 제조방식 : 3D프린팅(SLA), ABS-Like♦ 중점사항 : 정교한 형상과 매끄러운 표면 마감♦ 프로세스제작 배경최근 들어 개인 맞춤형 미용기기의 수요가 급증함에 따라, LED 마스크와 같은 혁신적인 제품들이 주목받고 있습니다.이러한 기기들은 고객의 피부 상태와 미용 목적에 따라 특화된 치료 및 관리를 가능하게 합니다.본 LED 마스크 목업의 제작은 이러한 시장 수요를 충족시킬 수 있는 새로운 디자인과 기능을 탐색하는 데에서 그 중요성이 큽니다.특히, 첨단 기술을 활용한 이 목업은 기능적 효율성과 더불어 미적 감각을 모두 고려하여 설계되었습니다.미용기기 트렌드를 선도하는 미용목적의 LED 마스크 목업은 현대적인 미용 기술과 연계된 혁신적..
기성품 역설계로 개선된, 톤암 부품 전기 / 전자♦ 용　　도 : 제품개발 테스트 목업♦ 제조방식 : 역설계(3D스캔), 3D프린팅(SLS), PA12♦ 중점사항 : 실물과 동일한 출력물 제작♦ 프로세스 최종 제품이번에 의뢰받은 제품은 톤암이며, 톤암은 턴테이블에서 레코드의 트랙을 따라가면서 음악을 재생하는 역할을 합니다.제공받은 제품을 문의 내용에 맞게 수정하여 제작하는 의뢰였습니다.저희는 역설계 방법을 활용하여 기존 제품을 새로운 모습으로 재생산하는 과정을 보여드리려 합니다.역설계기존 제품의 구성 요소와 작동 원리를 분석하여 해당 제품의 설계 정보를 재생산하는 과정입니다.기존 도면이나 3D 데이터가 없는 상황에서 활용되며, 이를 통해 실물 제품만을 가지고도 제품 개발을 이뤄낼 수 있습니다. 제작 과정1) 대상물 확인 역설계 대상 제품을 ..
기성품 조립성도 문제없이, 베어링 리테이너 기계 / 산업♦ 용　　도 : 산업 현장 사용 목적♦ 제조방식 : 3D프린팅(SLS), PA12♦ 중점사항 : 기존 부품과의 조립성♦ 프로세스최종 제품이번 의뢰 제품은 베어링 리테이너 입니다. 기계나 장비의 부품을 고정하거나 위치를 유지하기 위한 목적입니다.베어링에 삽입되어 외륜과 내륜 사이의 간격을 유지하고, 전동체(롤러)의 위치를 유지하는 역할을 합니다. 제작 과정1) 3D모델링의뢰기업으로부터 리테이너 설계파일을 제공받아 목표 형상으로 변경시켰습니다.리테이너에 삽입되는 롤러의 수를 늘려서 견딜 수 있는 하중을 늘려야 했습니다.이를 위해 기둥 간격을 좁혀서 추가 공간을 마련하는 방식으로 설계했습니다. 롤러가 들어갈 수 있도록 공차 수정을 하며 테스트를 진행했고,3D프린팅, 소량 양산이 가능하도록 각 치수..
PCB 결속을 위한 조립형 제품, 센서 모듈 하우징 기계 / 산업♦ 용　　도 : 개발제품 시제품 테스트♦ 제조방식 : 3D프린팅(SLS), PA12♦ 중점사항 : PCB 기반 조립구조 설계 및 제조♦ 프로세스최종 제품이번 의뢰 제품은 PCB와 배터리를 안전하게 보호하면서도 쉽게 접근할 수 있게 설계되었습니다.스냅핏 방식의 결속 구조로 설계되어 있어 간편한 사용이 특징입니다. 모듈 하우징은 PCB 하우징과 배터리 홀더가 일체형으로 구성되어 있습니다.스냅핏 형식의 배터리 홀더, 하우징 상부와 하부 결합 방식을 통해 사용자의 편의를 최우선으로 생각하였습니다.제작 과정1) 3D 모델링제공받은 PCB 도면을 바탕으로 하우징 설계 치수를 결정했으며,특히 중간의 삽입 구조를 정확하게 맞추기 위해 세심한 주의를 기울였습니다. 방수 커넥터가 추가로 결합되며, 발열 이슈에..
공정 시간을 단축해주는 경제적 설계, 인서트용 방진캡 제작 배경이번 제품은 자동차 제조업 분야의 의뢰이며, 차량 샤시 부속 조립 테스트를 목적으로 합니다.먼지를 막는 Dust cap과 유사한 기능을 가진 인서트용 방진캡이라고 볼 수 있습니다.이 방진캡은 금속 부품 사이에 삽입되어 미세한 이물질과 먼지를 막아주는 역할을 할 예정입니다. 완성된 인서트용 방진캡 샤시는 주행에 필요한 엔진과 브레이크 등을 포함하는 부분입니다.주요 장치가 다수 위치하고 있어, 고장과 오작동을 막기 위해 방진 부품이 반드시 필요합니다.조금의 하자도 있어서는 안되는 만큼 제작 공정에 신중을 기하기 위해 조립 테스트를 진행하게 되었고,그 과정에서 정밀하고 기존 공정에 비해 가성비가 좋은 3D 프린팅을 이용했습니다. 제작 과정1) 3D 모델링의뢰 기업이 선택한 3D 프린팅은 그 자체로도 ..
3D 스캔 데이터 기반의 역설계 제품, 보안 탐지기 전기 / 전자♦용　　도 : 제품개발 테스트 목업♦제조방식 : 역설계(3D스캔), 3D프린팅(SLA)♦중점사항 : 실물과 동일한 출력물 제작♦ 프로세스 도면 없이 제품을 수정하거나 제작할 수 있을까요?많은 분들이 이런 의문을 가지실 것입니다.3D 설계 데이터가 없는 상황에서 3D 프린팅을 해야할 경우가 있습니다.실물 제품만 갖고 있는 상태에서, 제품을 3D프린팅으로 제작하는 과정을 소개하겠습니다.역설계 (Reverse Engineering)역설계는 기존의 제품의 구성 요소와 작동 원리를 분석하여 그것의 설계 정보를 재생성하는 과정을 의미합니다.이는 원래의 설계 도면이나 데이터가 없을 때 특히 유용합니다.일반적인 작업순서는 [3D모델링] ▶ [3D프린팅] ▶ [후가공]입니다.하지만, 도면과 3D 설계 데이터..
신제품 개발 결과를 확인하기 위한, 자동 급수 화분 가전 / 소품♦ 용　　도 : 신제품 개발 결과 시제품♦ 제조방식 : 3D프린팅(SLA), ABS-like, ABS-clear♦ 중점사항 : 제품 테스트를 위한 맞춤 제작♦ 프로세스최종 제품 식물을 돌보는 1인 가구를 위한 자동 급수 화분을 제작했습니다.자동 급수 화분은 하단에 물을 미리 넣어두면 자동으로 식물에 급수가 되는 화분입니다.태양의 서쪽에서는 기존의 제품에 아이디어를 추가하여 자동 급수 화분을 맞춤 제작했습니다.본 제품은 기능 테스트뿐만 아니라 제품 디자인 확인을 위해서 제품의 외관도 중요했습니다.이러한 제품 특성을 고려하여 표면 퀄리티가 좋고 도색에 용이한 ABS-like 소재를 사용해 제작했습니다.  제작 과정1) 3D프린팅① 화분 상단 화분의 상단부는 디자인 완성도를 확인하기 위해 추후 도..

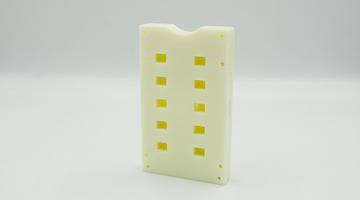

타공이 많은 제품도 신속하게, 센서 지그 기계 / 산업♦ 용　　도 : 산업현장 활용 시제품 목적♦ 제조방식 : 3D프린팅(SLA), ABS-like♦ 중점사항 : NC가공이 어려운 지그 제작♦ 프로세스 최종 제품산업 현장에서 사용될 센서 지그의 시제품을 2종 제작했습니다.본 시제품은 센서의 원활한 조립이 가능한지 설계 확인을 위해 제작되었습니다.3D프린팅 지그 제작지그는 이번 사례처럼 센서와 같은 부품이나 기기의 자리를 잡아주기 위한 부품입니다.어떤 기계에 사용하느냐에 따라 그 모양이 모두 다르고,상황에 따라 NC가공으로 제작할 수 없는 복잡한 형상이 필요하기도 합니다.이때 NC가공과 비교했을 때 제작 형상이 넓고, 비용이 저렴한 3D프린팅을 활용하면 더 쉽고 빠르게 제작이 가능합니다.1) 지그 ①본 지그는 두 개의 부품이 한 쌍이 되어 결합하..
모델링부터 도색까지 진행한, 인테리어 조명 가전 / 소품♦ 용　　도 : 디자인 제품 테스트 목업♦ 제조방식 : 3D프린팅(SLA), ABS-like♦ 중점사항 : 꼬인 형상의 제품 제작♦ 프로세스 최종 제품곡선 형태가 두드러지는 인테리어 조명을 제작했습니다.본 제품은 기성품의 형태를 참고하여 변형한 제품으로,3D모델링과 3D프린팅, 도색, 후가공을 모두 한양3D팩토리에서 진행했습니다. 제작 과정1) 3D모델링이번 사례의 경우 기존 제품의 곡선 모양은 유지하면서 디테일한 부분을 수정하는 방향으로 설계가 필요했습니다.이에 의뢰 기업에서 기성품 실물을 제공받아 이를 토대로 3D모델링 작업을 진행했습니다.상단 프레임은 LED 등이 삽입될 수 있도록 깊이 파여있는 구조를 만들고,아래쪽은 전등 사용을 위한 회로가 들어갈 수 있는 깊이로 설계하였습니다. 2)..
테스트 제품 조립도 원활하게, PCB 홀더 제작 배경PCB 홀더는 전자 장치의 회로 기판을 안정적으로 고정하기 위한 부품입니다.그중에서도 이번 의뢰 제품은 개발 제품 테스트 중 조립 과정에서 사용될 워킹 목업으로,안정성과 편의성을 증진하기 위한 목적을 가지고 있었습니다. 제작 과정1) 3D 모델링 의뢰 기업에서 제공 받은 2D 도면입니다.2D 도면은 제품의 기본적인 형상과 치수를 제공하는 자료입니다.그러나 3D프린팅을 진행하기 위해서는 단순 수치만이 아닌 입체적인 형상 정보가 필요합니다. 2D 도면은 평면에서 본 제품의 일부 단면 혹은 특정 방향에서의 형상만을 나타내기 때문에3D프린팅을 출력하기 위해서는 3D모델링 단계가 반드시 선행되어야 합니다. 제공 받은 도면으로 주요 치수와 형상을 파악하여 모델링을 진행했습니다.제품에는 인서트 삽입을 위한 ..
특수 3D 프린터를 이용한, 캐릭터 무드등 가전 / 소품♦ 제품용도 : 디자인 전시회 홍보 및 판매용♦ 제조방식 : 3D프린팅(FDM), PLA♦ 중점사항 : 특수 3D프린터를 이용한 무드등 제작♦ 프로세스3D프린팅 무드등을 영상으로 확인해 보세요! 최종 제품일러스트 도안을 기반으로 캐릭터 무드등을 제작했습니다.도안만 있다면 3D프린터를 이용해 빠른 속도로 완성이 가능합니다.이렇게 제작한 등은 도안에 따라 실내 인테리어용 무드등을 제작하거나대형 사이즈로 제작하여 실제 옥외 간판으로도 활용이 가능합니다.이번 사례는 앞면 가공 방식을 다르게 하여 2종 제작했습니다.※ 사용 일러스트 도안: 브랜드 ‘오찌데이(ozziday)’ 일러스트 3D프린터로 만드는 무드등본 제품은 특수 제작한 대형 3D프린터와 한양3D팩토리만의 가공법으로 제작되었습니다.등 제작에..

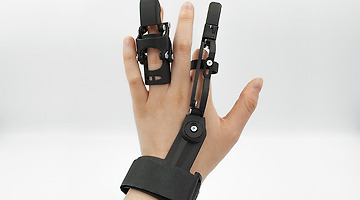

1대1 개인 맞춤 설계된, 절지환자 의수 의료 / 헬스케어♦ 용　　도 : 손가락 절단환자 사용 목적♦ 제조방식 : 3D프린팅(SLS), PA12♦ 중점사항 : 1대1 개인 맞춤 설계♦ 프로세스최종 제품  본 제품은 손가락 절단 환자를 위해 제작한 ‘손가락 의수’입니다.본 의수는 국내에서 처음으로 개발을 시도한 제품으로,국내에 비해 대중화가 이루어진 해외의 의수 기성품을 역설계하여 국산화를 진행했습니다.  한양3D팩토리는 역설계를 기반으로 한 3D모델링과 시제품 테스트를 위한 3D프린팅을 진행했습니다.완성된 모델링의 착용 예시를 보실 수 있습니다.의수 제작에 적합한 3D 프린팅3D프린팅은 이미 다양한 사례를 통해 의수 제작에 적합하다는 것이 증명되었습니다.제품 제작을 위해 금형이나 CNC 작업이 필요 없어 ① 시간과 비용을 크게 절감할 수 있고,..

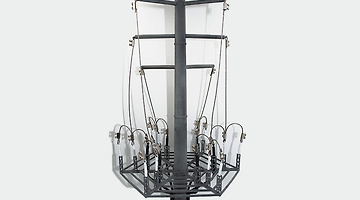

실제 건설도면 기반으로 제작된, 케이블타워 모형 가전 / 소품♦ 제품용도 : 전시회 참여 목적의 디자인 목업♦ 제조방식 : 3D프린팅(SLS), PA12♦ 중점사항 : 실물과 동일한 모형 제작♦ 프로세스 제작 배경한국전력공사의 의뢰를 받아 ‘케이블타워 모형’을 제작했습니다.본 모형은 한국전력공사의 실제 케이블 타워와 동일한 형상으로 제작되었습니다.3D모델링부터 3D프린팅, 이후 후가공까지 진행하여 완성했습니다.제작 과정1) 도면 기반의 3D모델링본 모형은 의뢰 기업에서 제공한 도면과 실물 사진을 기반으로 3D모델링을 진행했습니다.2D도면이 있었기 때문에 3D모델링은 비교적 빠르게 제작할 수 있었습니다.  도면 확인 후 출력 시 안정적인 출력이 어려운 부분은 의뢰 기업과 논의 후 확대, 수정했습니다.실물 케이블타워와 동일하게 만들어야 했기 때문에 형상은..
상용화를 위한 양산 패키징 제품, 휴대용 살균기 가전 / 소품♦ 제품용도 : 상용화 판매 목적 양산 제품♦ 제조방식 : 금형 사출, CNC♦ 중점사항 : 아이디어 제품 개발·양산♦ 프로세스 최종 제품반려견을 위한 ‘휴대용 살균기’(이하 닥터 펜슬)을 개발, 양산했습니다.닥터펜슬은 UV 광선으로 반려견의 귀 안쪽을 살균할 수 있는 제품입니다.사출 양산 진행하여 총 5,000set 양산하였습니다.본 제품은 기업 ‘디알케이’의 의뢰를 받아, 한양3D팩토리에서 아이디어 단계부터 착수하여 양산을 마친 제품입니다.제작 배경 : 반려동물을 위한 휴대용 살균기반려동물과 생활하는 가구가 많아지면서 반려동물용 제품의 수요도 함께 증가하고 있습니다.그중에서도 반려동물의 건강을 위한 소비가 점점 증가하고 있습니다.특히 반려견의 경우 산책이나 배변활동을 위해 자주 외출이 이..
