효율적인 소량양산 제작사례, 위성 안테나 하우징



기계 / 산업
♦ 제품용도 : 개발제품 필드테스트 목적
♦ 제조방식 : 3D프린팅(SLS), PA12
♦ 중점사항 : 3D프린팅 소량 양산

♦ 프로세스



---

최종 시제품

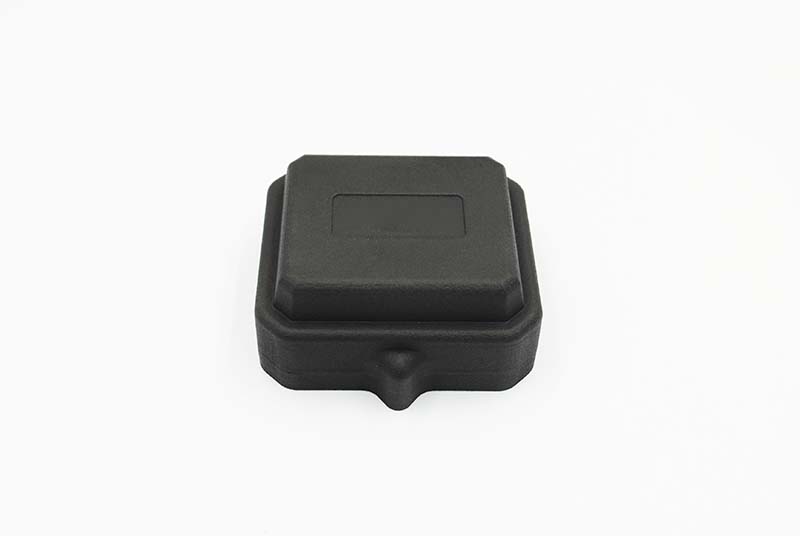

최종 하우징 모습 (조립 완료)

3D프린팅으로 양산한 ‘위성 안테나 하우징’ 사진입니다.
SLS 파우더 방식으로 출력 진행했고, PA12 소재를 사용했습니다.
3D프린팅으로 약 100 set 소량 양산 진행했습니다.



열에 강한 소재 사용

본 제품은 위성 안테나의 외부에 장착하는 하우징으로 내열성이 필요했고,
상부와 하부를 조립하는 제품이었기 때문에 정밀한 출력이 가능해야 했습니다.

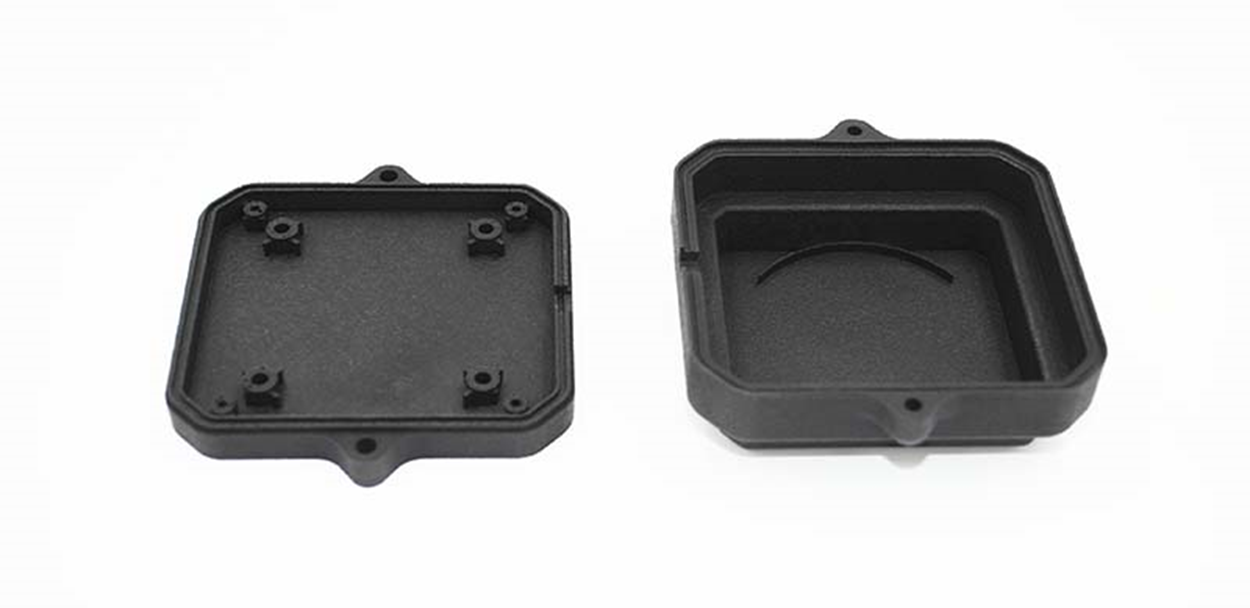

조립 전 부품 출력 모습

이러한 필요 조건에 적합한 SLS 방식의  PA12 소재로 출력을 진행했습니다.
높이가 약 1mm되는 조립 파트도 깔끔하게 출력된 것을 사진으로 확인하실 수 있습니다.

PA12는 ① 내열성·내구성이 뛰어나고,
② 정밀한 출력이 가능하여 워킹 목업이나 조립이 필요한 시제품에 주로 사용되는 소재입니다.
또한 ③ 대량 생산 시 비교적 저렴한 비용에 진행이 가능하여 소량 양산을 진행하려는 이번 사례에 적합했습니다.

소량 양산 진행

필요 조건을 확인하여 의뢰 기업과 소재를 확정한 후 시제품 양산을 진행했습니다.
상부와 하부를 1 set로 약 100 set를 양산했습니다.

제품 결속을 위해 내부 형상이 다소 미세하지만, 제품의 크기가 5cm 내외인 터라
3D 프린팅으로 백 개단위 생산하기에 적합한 형상이었습니다.



마치며

제품의 사용 환경에 적합한 소재를 사용하여 완성도 높은 제품을 제작할 수 있었고,
3D프린팅 양산을 통해 정교한 형상을 빠르게 출력할 수 있었습니다.

한양3D팩토리는 의뢰 제품에 대한 이해를 바탕으로 최적의 솔루션을 드리고 있습니다.
아래 배너에서   제작문의   버튼을 누르시면, 빠른 문의 가능합니다.
